Усиление связи
Офис «Центр управления комплекса городского хозяйства города Москвы»
Проблема
Нестабильная сотовая связь в двух корпусах здания.
Решение
2 цифровые системы усиления сотовой связи и 125 внутренних антенн.
Связь ловит на территории офиса без сбоев
О проекте

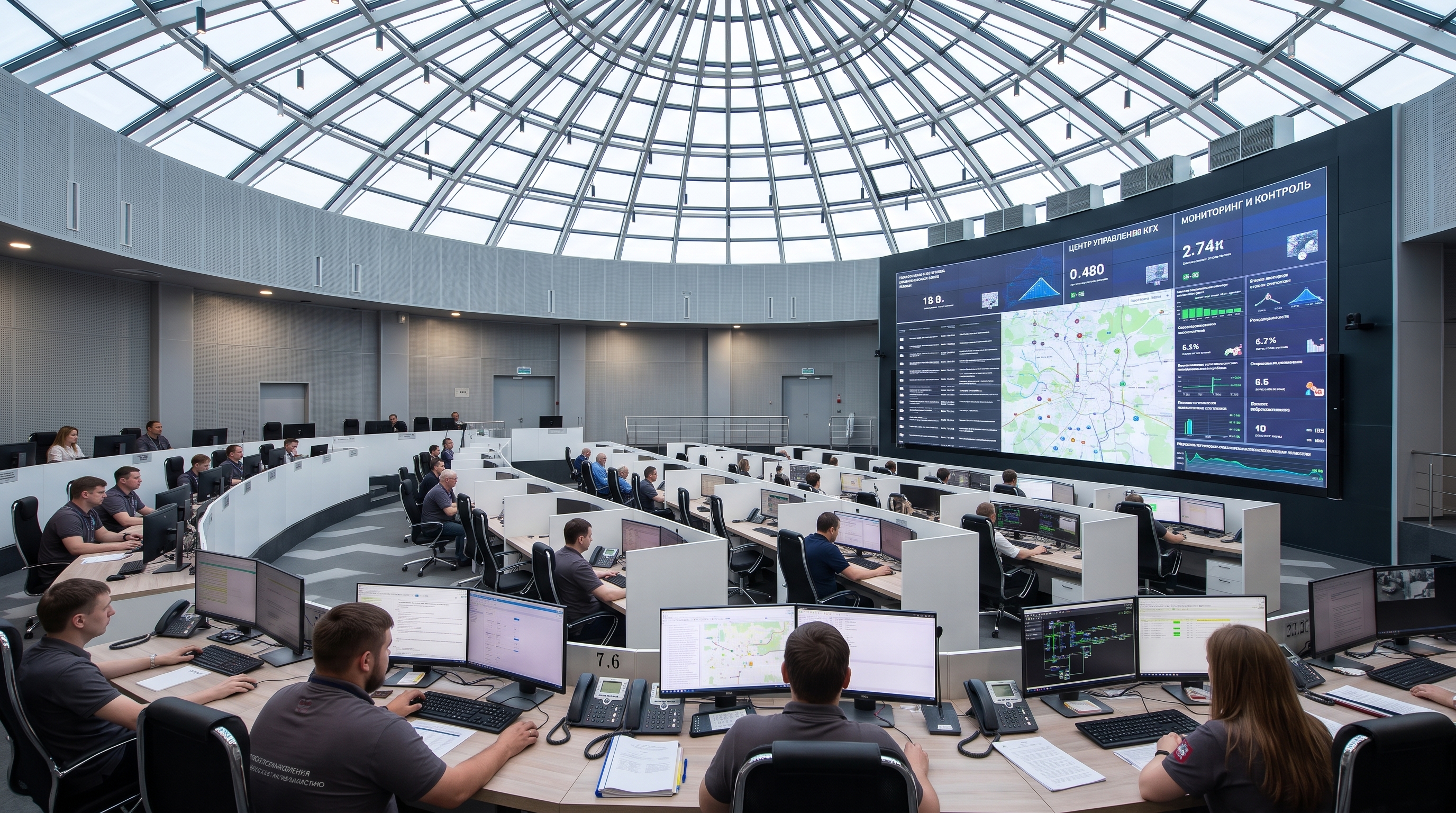

«Центр управления комплекса городского хозяйства города Москвы» (ГКУ «ЦУ КГХ») — ключевой координационный узел столичной коммунальной инфраструктуры, расположенный в районе Печатники (ЮВАО). Комплекс объединяет два многофункциональных административных корпуса с высокой концентрацией рабочих мест, диспетчерских служб, ситуационных залов и серверных помещений.
Для непрерывной координации городских служб сотрудникам учреждения критически необходима бесперебойная мобильная связь, устойчивая голосовая координация и высокоскоростной доступ к ведомственным цифровым сервисам.
Для непрерывной координации городских служб сотрудникам учреждения критически необходима бесперебойная мобильная связь, устойчивая голосовая координация и высокоскоростной доступ к ведомственным цифровым сервисам.
Задача
В обоих корпусах здания наблюдалась критически нестабильная работа сотовой связи всех федеральных операторов:
Экранирующие свойства конструкций: Монолитный железобетон, массивные межэтажные перекрытия и энергоэффективные стеклопакеты с металлизированным напылением создавали серьезное затухание радиосигнала с улицы.
Расположение в промышленно-складской зоне: Плотная застройка промзоны района Печатники и удаленность донорных базовых станций приводили к частым обрывам голосовых вызовов и критическому падению скорости мобильного интернета.
Архитектурная сложность двух корпусов: Разделение объекта на два независимых строения с кабинетно-коридорной планировкой требовало автономного усиления каждого блока без взаимного наведения радиопомех.
Задача: Обеспечить сплошное бесшовное покрытие голосовой связью и скоростным интернетом 4G/LTE всех операторов («большой четверки») на всех этажах, в кабинетах, ситуационных залах и холлах обоих корпусов здания.
Экранирующие свойства конструкций: Монолитный железобетон, массивные межэтажные перекрытия и энергоэффективные стеклопакеты с металлизированным напылением создавали серьезное затухание радиосигнала с улицы.
Расположение в промышленно-складской зоне: Плотная застройка промзоны района Печатники и удаленность донорных базовых станций приводили к частым обрывам голосовых вызовов и критическому падению скорости мобильного интернета.
Архитектурная сложность двух корпусов: Разделение объекта на два независимых строения с кабинетно-коридорной планировкой требовало автономного усиления каждого блока без взаимного наведения радиопомех.
Задача: Обеспечить сплошное бесшовное покрытие голосовой связью и скоростным интернетом 4G/LTE всех операторов («большой четверки») на всех этажах, в кабинетах, ситуационных залах и холлах обоих корпусов здания.
Решение
Для решения задачи инженеры спроектировали распределенную систему на базе независимых цифровых трактов усиления:
Радиочастотный аудит и радиоразведка: С помощью селективного анализатора спектра проведены детальные замеры радиочастотного фона на кровле комплекса и внутри обоих корпусов. Определены наиболее стабильные секторы базовых станций операторов (МТС, МегаФон, Билайн, Tele2 / Т-Мобайл).

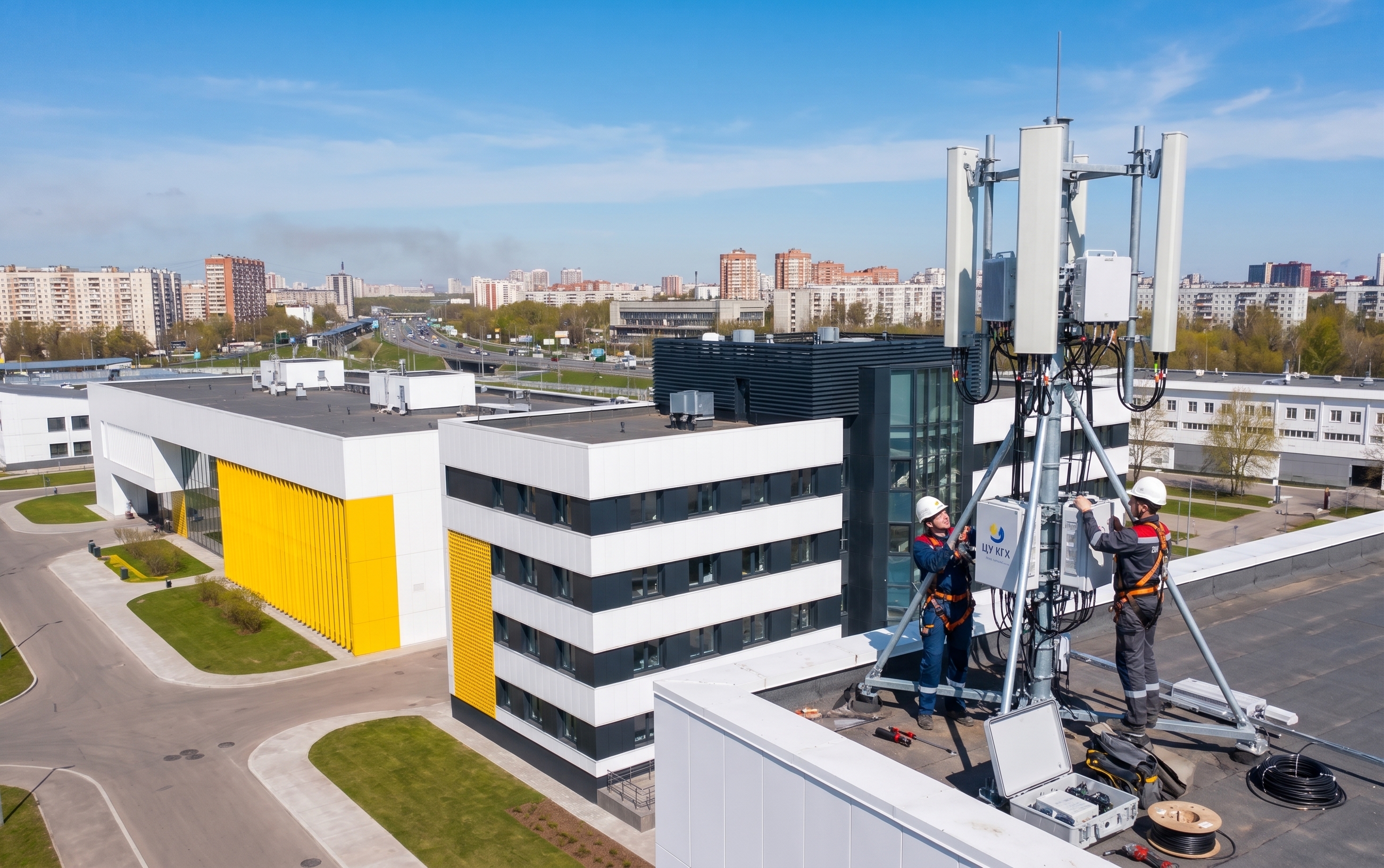

Внешние донорные посты: На кровлях смонтированы узконаправленные внешние антенны с высоким коэффициентом усиления, наведенные на внешние вышки операторов, с установкой узлов молние- и грозозащиты.
Две цифровые системы усиления связи: Для каждого корпуса развернут отдельный комплекс на базе многодиапазонных цифровых репитеров промышленного класса. Цифровая обработка сигналов (SDR) позволила точно сбалансировать входящие мощности каждого оператора по отдельности и исключить самовозбуждение оборудования.
Масштабная распределенная сеть антенн: По внутренним помещениям обоих корпусов равномерно распределены и смонтированы 125 широкополосных внутренних антенн. Это гарантировало однородную плотность радиополя и полный визуальный и радиочастотный охват без разрывов при перемещении сотрудников между блоками.
Магистральная кабельная трассировка: Проложен высокочастотный коаксиальный кабель 50 Ом с низким коэффициентом затухания, применены направленные ответвители мощности и сплиттеры с низким уровнем пассивной интермодуляции (PIM).
Пусконаладочные работы: Выполнена программная юстировка коэффициентов усиления каждого частотного канала в соответствии с требованиями радиоконтроля, гарантирующая отсутствие помех для базовых станций операторов.
Радиочастотный аудит и радиоразведка: С помощью селективного анализатора спектра проведены детальные замеры радиочастотного фона на кровле комплекса и внутри обоих корпусов. Определены наиболее стабильные секторы базовых станций операторов (МТС, МегаФон, Билайн, Tele2 / Т-Мобайл).
Внешние донорные посты: На кровлях смонтированы узконаправленные внешние антенны с высоким коэффициентом усиления, наведенные на внешние вышки операторов, с установкой узлов молние- и грозозащиты.
Две цифровые системы усиления связи: Для каждого корпуса развернут отдельный комплекс на базе многодиапазонных цифровых репитеров промышленного класса. Цифровая обработка сигналов (SDR) позволила точно сбалансировать входящие мощности каждого оператора по отдельности и исключить самовозбуждение оборудования.
Масштабная распределенная сеть антенн: По внутренним помещениям обоих корпусов равномерно распределены и смонтированы 125 широкополосных внутренних антенн. Это гарантировало однородную плотность радиополя и полный визуальный и радиочастотный охват без разрывов при перемещении сотрудников между блоками.
Магистральная кабельная трассировка: Проложен высокочастотный коаксиальный кабель 50 Ом с низким коэффициентом затухания, применены направленные ответвители мощности и сплиттеры с низким уровнем пассивной интермодуляции (PIM).
Пусконаладочные работы: Выполнена программная юстировка коэффициентов усиления каждого частотного канала в соответствии с требованиями радиоконтроля, гарантирующая отсутствие помех для базовых станций операторов.
- Бесперебойная связь без сбоев: На всей площади двух корпусов полностью ликвидированы просадки сигнала, обеспечена безупречная работа голосовых соединений (включая технологию VoLTE) и непрерывный обмен данными.
- Равномерный прием всех операторов: Смартфоны и планшеты сотрудников и гостей комплекса стабильно удерживают максимальный уровень шкалы приема в сетях МТС, Билайн, МегаФон и Tele2.
- Надежность для оперативных служб: Создана устойчивая телекоммуникационная среда для оперативного дежурства, координации аварийных бригад и повседневных рабочих коммуникаций ситуационного центра.
- Энергоэффективность и безопасность: Оборудование работает в согласованном радиочастотном режиме, что снизило паразитную мощность излучения мобильных устройств персонала и продлило время их автономной работы.
